超聲波試驗篩是大漢公司工程師在DH-300T標準試驗篩的基礎上研發的微細粉分級設備，是當前實驗室在做微細粉分樣篩選時網孔堵塞的有效的解決儀器。可廣泛應用于制藥、冶金、化工、選礦、食品等行業的實驗室，具有篩分過濾精度高、網孔不堵塞等特點，解決了因團聚、靜電、強吸附性卡堵網孔等實驗室篩分難題。

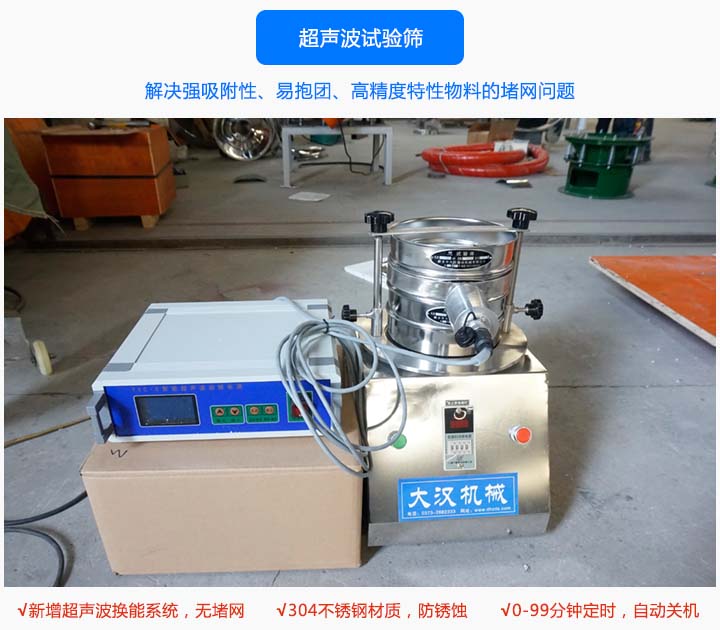

超聲波試驗篩圖片：

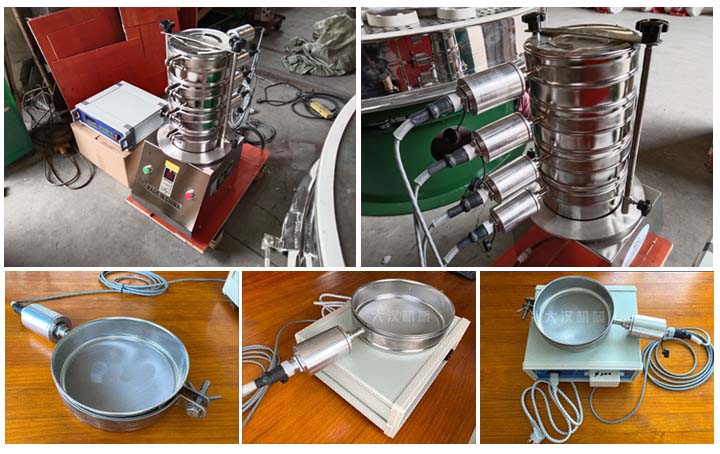

超聲波試驗篩由超聲波振動電源、DH-300試驗篩(主機)、T200型試驗篩框,高頻連接線、連接器組成。超聲波振動電源產生的高頻電振蕩由振蕩器轉換成高頻正弦形式的振蕩波，振蕩器將振蕩波均勻傳輸至篩面。篩網上的物料在做低頻叁次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和質量。

A:超聲波試驗篩(主機)—DH-300試驗篩是一種可定時自動關機，保證試驗重復性，功能全面操作簡單的粒度分析儀器。可將一種顆粒料同時精密分出2~8個粒子段。可用于漿液料的細度及雜物含量分析。

B:超聲波振動電源—內置微電腦芯片，可根據超聲波的不同狀態進行全程數字頻率自動跟蹤，操作簡單方便，長時間工作振蕩器發熱量低，工作狀態穩定。

C:T200型試驗篩框—在國標Φ 200篩框上裝置有超聲波振蕩器。

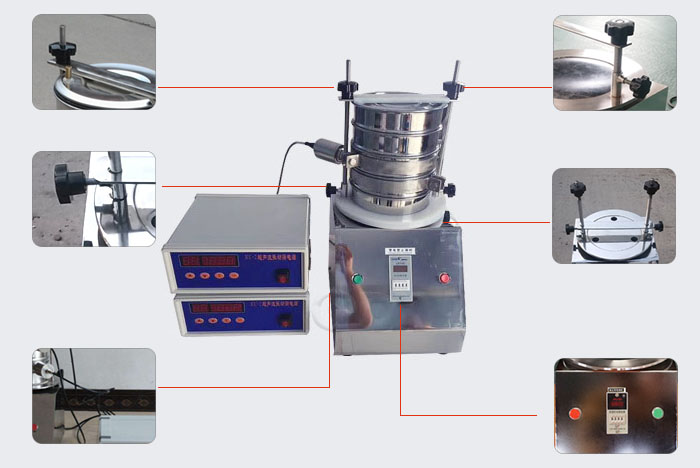

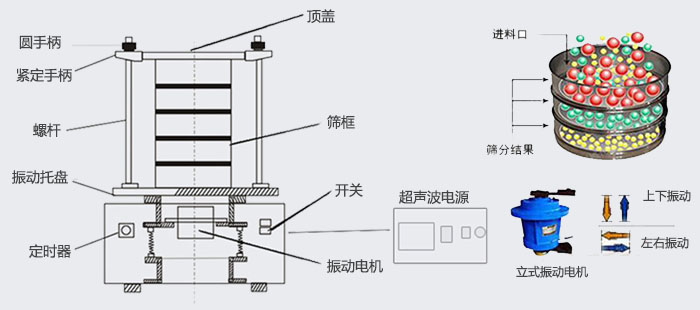

超聲波試驗篩產品結構展示圖

D:高頻連接線—T200型試驗篩框與超聲波振動電源之間采用電纜連接。

E:連接器—航空連接插件。

F:振蕩器—高性能超聲波轉換器件。

1、增加超聲波篩分裝置，檢驗精度更高更準確，解決了因團聚、靜電、強吸附性卡堵網孔等實驗室篩分難題

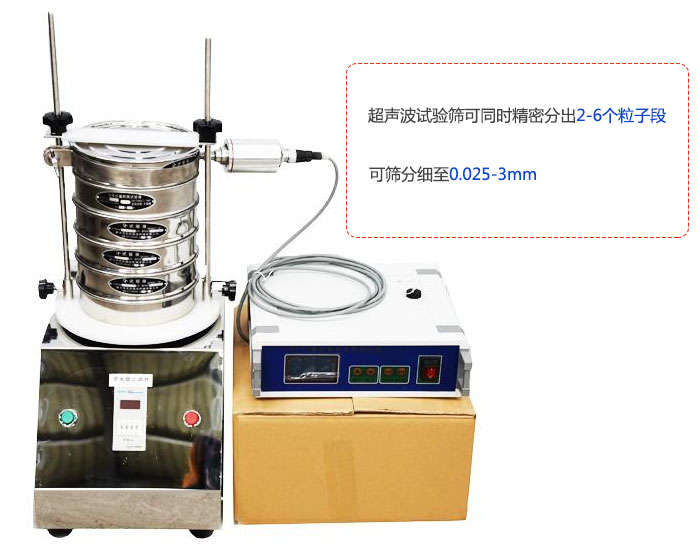

2、篩分精度高，可篩分至0.025-3mm。

3、超聲波試驗篩篩框采用304不銹鋼材質拉伸拋光而成，無磁性，耐腐蝕，干凈衛生。

4、篩網與標準篩篩框通過錫焊成型固定、不會產生松弛晃動，能耐300度以下高溫。

5、可以通過時間繼電器控制篩分時間，能定時關機，保證每次生產或試驗的一致性。

序號	名稱	單位	參數
01	篩框	層	1~5
02	篩框直徑	mm	Φ200 Φ100 Φ75
03	篩分粒度	mm	0.025~3
04	噪音	dB	小于50
05	振幅	mm	0~3
06	振動頻率	次/分	1400
07	外形尺寸	長寬高	350：350：300+N*50
08	電源	V；HZ	220；50
09	整機重量	Kg	36

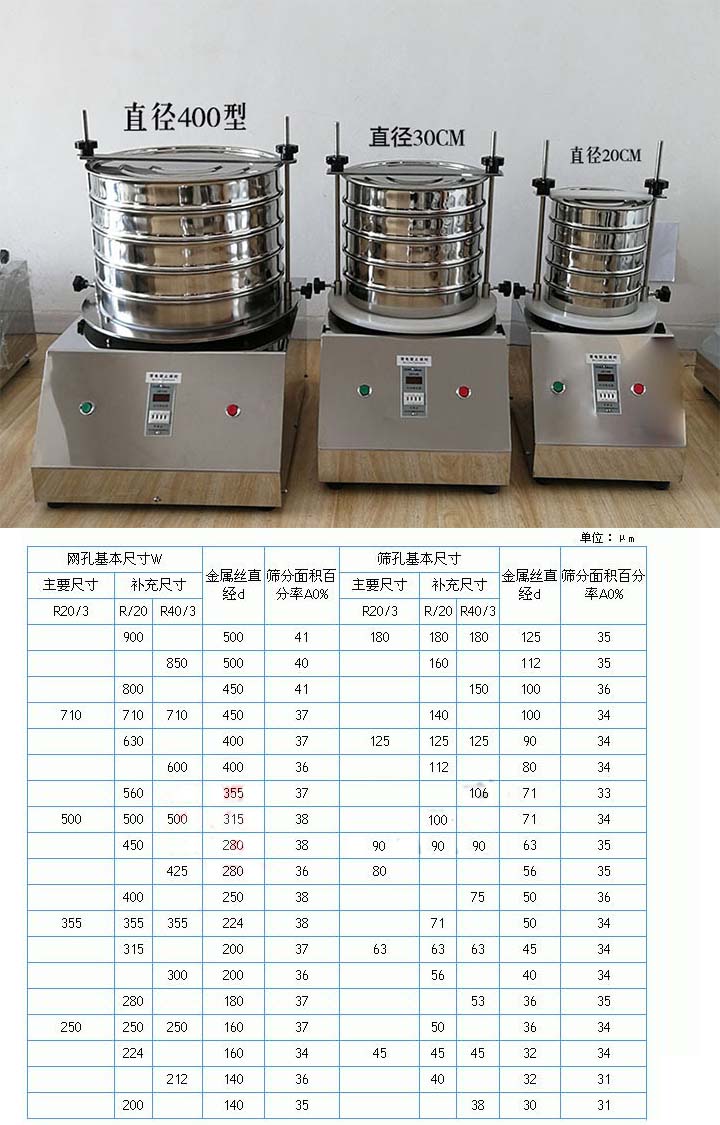

超聲波試驗篩配套檢驗篩框規格表：

超聲波試驗篩配制的篩框為直徑200mm、300mm等，篩網有網孔要GB6003.1-1997金屬絲編織網與網孔要求GB6003.2-1997沖孔板篩網兩種。

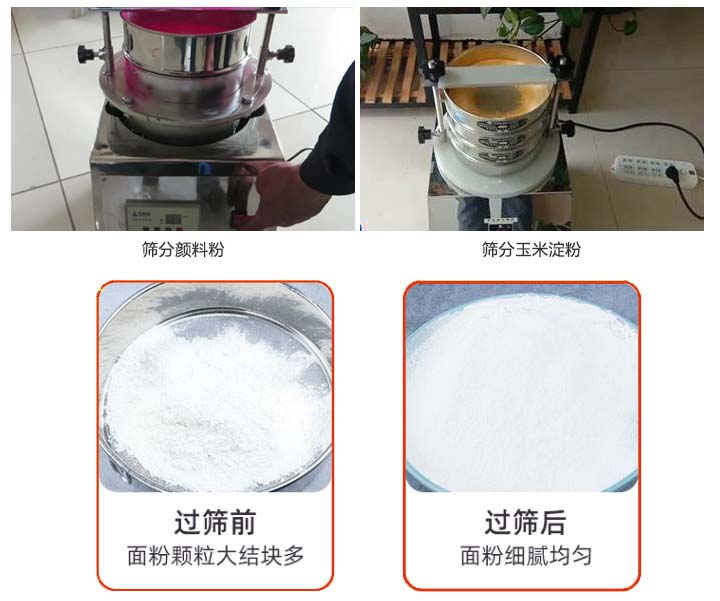

超聲波試驗篩應用行業：

超聲波試驗篩是針對是以按時微粉檢測而設計的，被廣泛應用在食品、制藥、化工、冶金、選礦等行業的試驗篩，檢測精度高、網孔不堵塞。

關于供電：超聲波控制系統與試驗篩分別供電，試驗篩與超聲波電源均為單相供電。

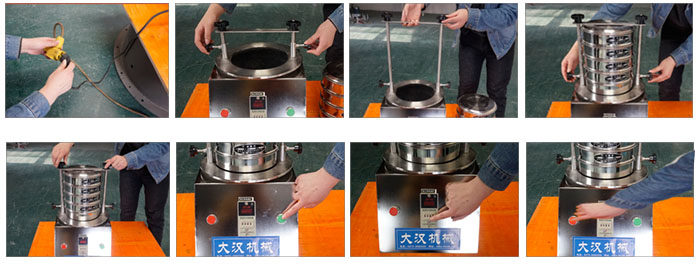

主機與超聲波振動電源的連接：將T200型試驗篩框中的振蕩器的連接線上的插頭插入超聲波振動電源后面的插座，打開電源超聲波振動電源開始工作，根據篩分需要調節功率旋鈕。

DH-300試驗篩的操作：首先將T200型試驗篩框放置試驗篩托盤上調節夾具高度，擰緊M12與M8螺母，然后將電源線插頭插入220V插座，根據測試要求調節時間計時器，打開開關試驗篩開始工作，時間計時器倒計時歸零時主機自動關閉。
